SatNOGS地上局向けにバンドパスフィルタを設計

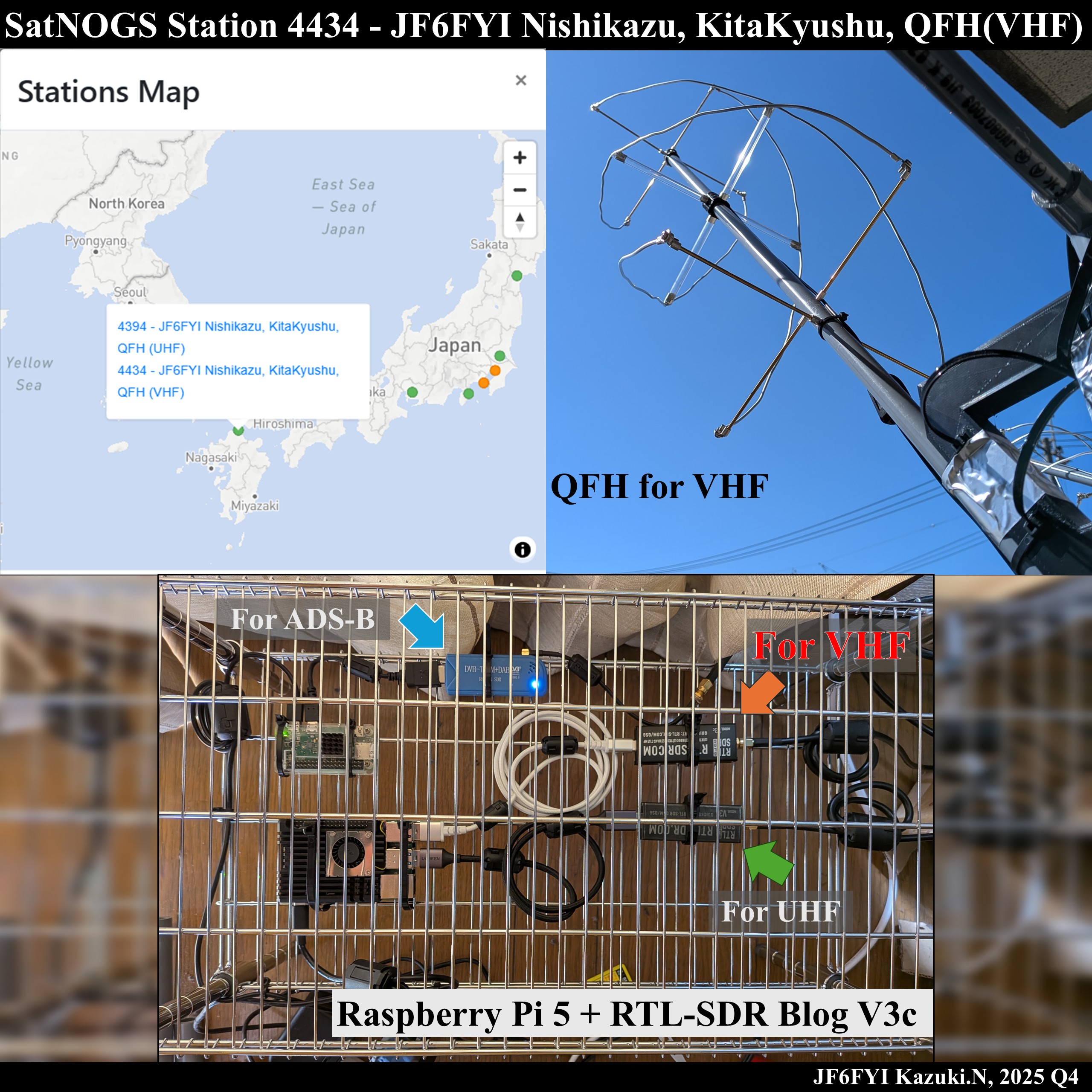

SatNOGS地上局(UHFおよびVHF)の受信環境を改善するために, それぞれの帯域に対応したバンドパスフィルタを設計しました.

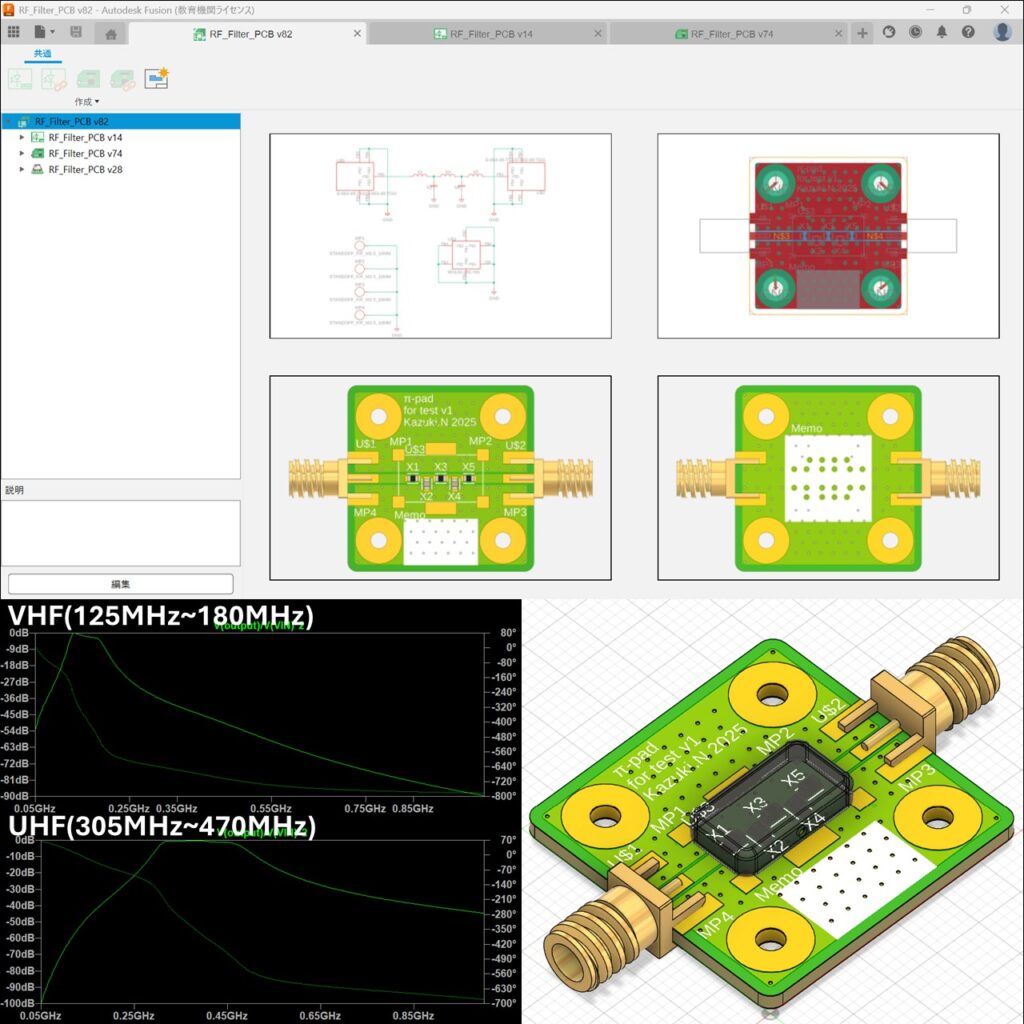

回路シミュレーションはLTSpice, 基板設計はFusion360で実施.
それぞれのLPF部,HPF部の設計を共通化しています.
既にElecrowへ依頼した基板製造は完了, フィルタを構成する部品も発注済みです.
グランド付きコプレーナ線路の設計が理論通りに上手く行っていることを願っています.

ちなみに,このバンドパスフィルタは
アンテナ – HPF部 – 市販のLNA – LPF部 – 同軸ケーブル – RTL-SDR
という構成で運用することで受信帯域での感度の向上を目指しています.
